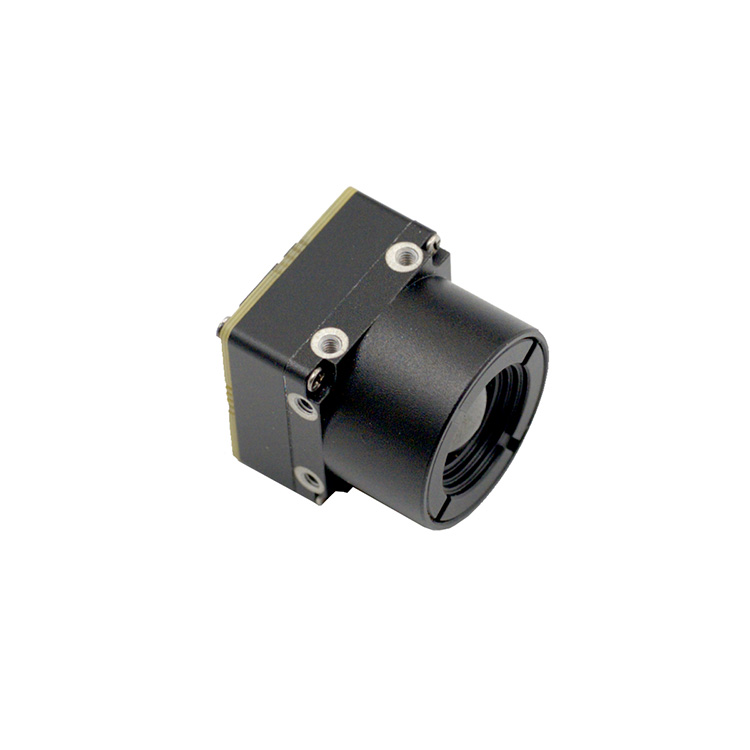

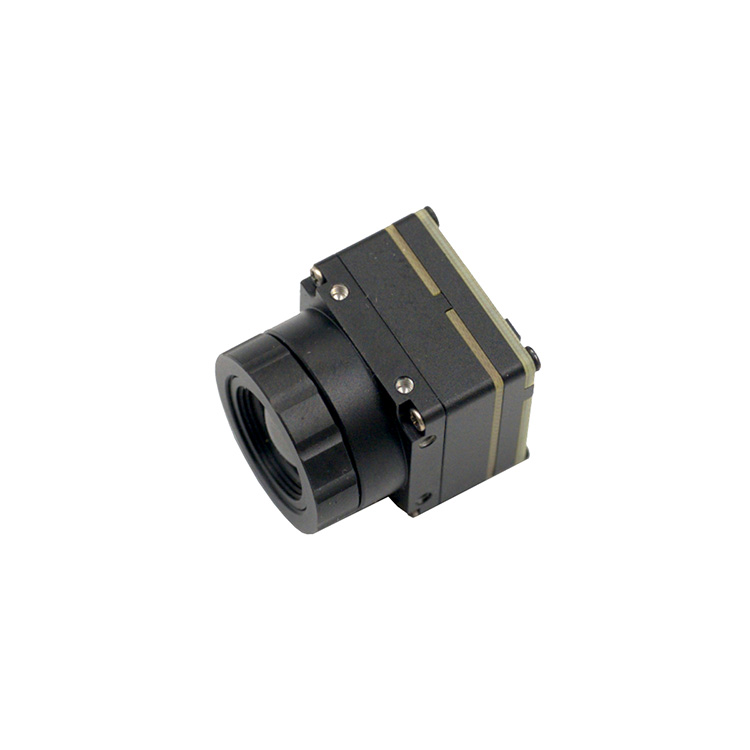

Jioptik उच्च गुणवत्ता LWIR M256 थर्मल इमेजिंग कैमरा मॉड्यूल मॉड्यूल नए स्व-विकसित 12 μm VOx इन्फ्रारेड डिटेक्टर और एक कस्टम ASIC इन्फ्रारेड इमेज प्रोसेसिंग चिप को अपनाता है। इसमें कॉम्पैक्ट आकार, हल्का वजन और कम बिजली की खपत है। M384 इंफ्रारेड मॉड्यूल का आकार 21mm×21mm है, जो SWaP3 (आकार, वजन और शक्ति, प्रदर्शन, कीमत) की एप्लिकेशन आवश्यकताओं को पूरा करता है।
LWIR M256 थर्मल इमेजिंग कैमरा मॉड्यूल का व्यापक रूप से लघु यूएवी पॉड्स, रोबोटिक कुत्तों और हैंडहेल्ड माइक्रो उपकरणों के एकीकरण में उपयोग किया जाता है।
स्वायत्त कोर, लागत प्रभावी:
1) 256/384/640 एम-सीरीज़ में 12μm डब्ल्यूएलपी इन्फ्रारेड डिटेक्टर लागत के लिए उत्कृष्ट मूल्य प्रदान करते हैं और समान रिज़ॉल्यूशन के लिए इष्टतम विकल्प हैं।
2) उच्च प्रदर्शन वाली LY ASIC इंफ्रारेड इमेज प्रोसेसिंग चिप में पूरी तरह से स्वतंत्र कोर तकनीक और आपूर्ति है।
उत्कृष्ट प्रदर्शन, हल्का और सुविधाजनक:
1) 50 हर्ट्ज तक दोषरहित छवि गुणवत्ता का समर्थन करते हुए चिकनी और उच्च-परिभाषा छवियां प्रदान करें।
2) दो सटीक तापमान माप मोड एक विस्तृत तापमान रेंज को कवर करते हैं और विभिन्न परिवेश के तापमान में तापमान स्थिरता सुनिश्चित करते हैं।
3) पूरी श्रृंखला में 21 मिमी × 21 मिमी का अल्ट्रा-कॉम्पैक्ट आकार है, मॉड्यूल बॉडी का वजन 8 ग्राम से कम है, जिससे एकीकरण आसान हो जाता है।
समृद्ध कार्य, अनेक विकल्प:
1)लेंस रहित समाधान, मैनुअल/ऑटो-फोकस गैर-थर्मलाइज्ड लेंस विभिन्न परिदृश्यों को कवर करते हैं।
2) प्रचुर विंडोज/लिनक्स/एंड्रॉइड एसडीके इंटरफेस विविध कार्यक्षमता प्रदान करते हैं।
| सिंहावलोकन | एम 256 |
| डिटेक्टर प्रकार | वैनेडियम ऑक्साइड अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टर |
| आईआर तरंग दैर्ध्य | 8～14μm |
| संकल्प | 256×192 |
| पिक्सेल पिच | 12μm |
| नेटडी | ≤50mK@25℃,F#1.0 (≤40mK वैकल्पिक) |
| तापीय समय स्थिरांक | ＜12ms |
| डिटेक्टर फ्रेमरेट | 25हर्ट्ज |
| गैर-एकरूपता सुधार | ऑटो शटर सुधार |
| छवि आउटपुट प्रारूप | 10 बिट/14 बिट (कॉन्फ़िगर करने योग्य) |
| फोकसिंग मोड | निश्चित फोकस/मैन्युअल फोकस |
| छवि समायोजन | |
| चमक | 0~255 (कॉन्फ़िगर करने योग्य) |
| अंतर | 0~255 (कॉन्फ़िगर करने योग्य) |
| विचारों में भिन्नता | सफ़ेद-गर्म/काला-गर्म |
| पैलेट | का समर्थन किया |
| मिरर | लंबवत/क्षैतिज/विकर्ण |
| मूर्ति प्रोद्योगिकी | टीईसी-रहित एल्गोरिथम |
| गैर-एकरूपता सुधार | |
| डिजिटल फ़िल्टरिंग शोर में कमी | |
| डिजिटल विवरण संवर्द्धन | |
| बिजली | |
| इनपुट आपूर्ति वोल्टेज | 3.3 |
| वीडियो आउटपुट स्वरूप | डीवीपी, बीटी656, यूएसबी, सीवीबीएस (सफ़ेद-गर्म) |
| कमान और नियंत्रण इंटरफ़ेस | I2C |
| विशिष्ट बिजली की खपत @25℃ | सामान्य: ＜0.30W |
| मॉड्यूल की भौतिक विशेषताएं (लेंस और निकला हुआ किनारा शामिल नहीं) | |
| पैकेज आयाम (डब्ल्यू×एल×एच) | 21मिमी×21मिमी×8मिमी |
| वज़न | <8 ग्राम |
| थर्मोग्राफी | |
| माप श्रेणी | उच्च गुणवत्ता: -20℃ ~ +150℃; वाइड-रेंज: 0℃ ~ +550℃ |
| माप सटीकता (प्रकार) | रेंज -20℃~+150℃ के लिए सटीकता: ±2℃ या ±2% (अधिक मान चुनें) ， @- 20℃~60℃ परिवेश तापमान रेंज 0℃~+550℃ के लिए सटीकता: ±3℃ या ±3% (अधिक मान चुनें) ， @- 20℃~60℃ परिवेश तापमान |
| पर्यावरण | |
| परिचालन तापमान | -40℃~+80℃ |
| भंडारण तापमान | -50℃~+85℃ |
| नमी | 5%-95%, गैर-संघनक |
| कंपन | 6.06 ग्राम, यादृच्छिक कंपन, सभी अक्ष |
| प्रभाव | 80 ग्राम@4 एमएस, अंतिम शिखर सॉटूथ तरंग, तीन अक्ष और छह दिशाएँ |
हमारे उत्पादों के बारे में अधिक जानकारी के लिए, कृपया जियोप्टिक से संपर्क करें।
