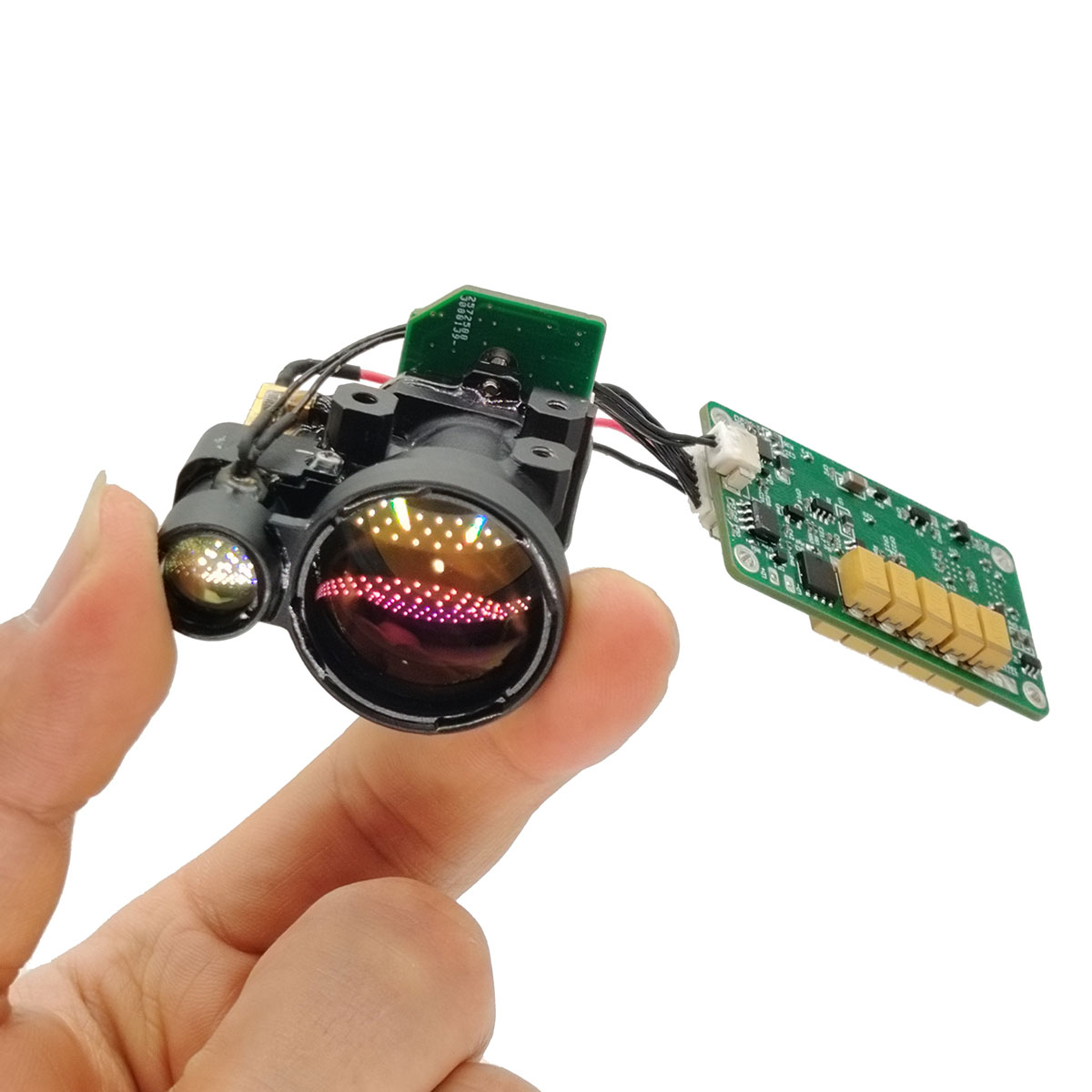

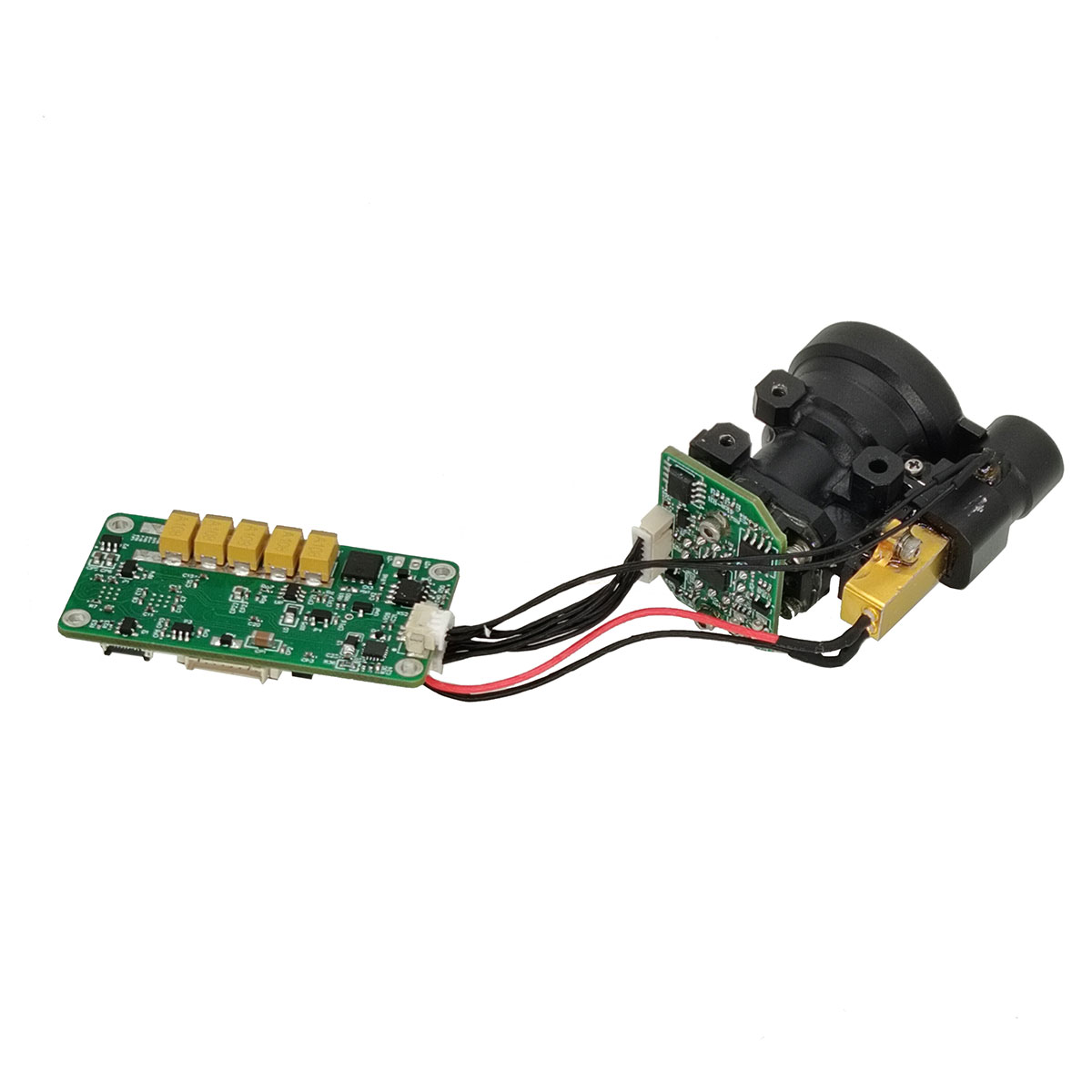

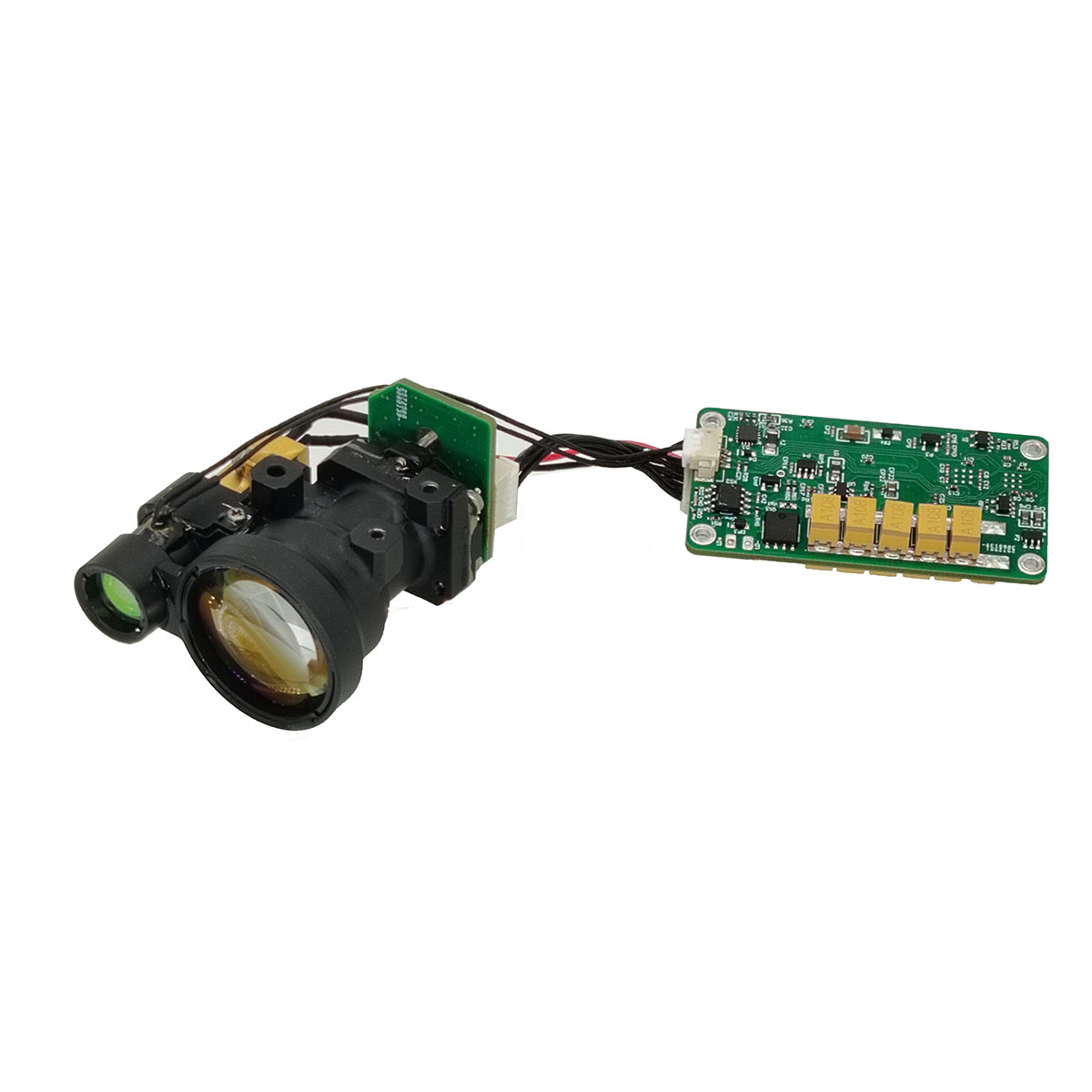

JIO-H0508X 5km लेजर रेंजफाइंडर मॉड्यूल Jioptik निर्माता के स्व-विकसित 1535nm एरबियम ग्लास लेजर घटक को अपनाता है, जिसमें लंबी दूरी, कम बिजली की खपत, छोटे आकार और मानव नेत्र सुरक्षा की विशेषताएं हैं।
रेंज प्रदर्शन: 5000 मीटर (2.3x2.3 मीटर नाटो लक्ष्य), 8000 मीटर (अधिकतम रेंज)
रेंजिंग सटीकता ± 1 मी
माप सटीकता ≥ 98%
वज़न ≤ 75 ग्राम
1. एकीकृत कॉन्फ़िगरेशन डिज़ाइन और फ्रंट एंड फेस मल्टी-पॉइंट सीलिंग इंस्टॉलेशन, मजबूत असंतुलन-रोधी क्षमता, उच्च स्थायित्व, लंबे समय तक काम करने वाला जीवन, आंखों की सुरक्षा;
2. गैर-थर्मल प्राप्त ऑप्टिकल डिज़ाइन तकनीक का उपयोग करना, अच्छी ऑप्टिकल शोर दमन क्षमता, निकट दूरी के प्रदर्शन और उच्च और निम्न तापमान ऑप्टिकल प्रदर्शन के साथ;
3. सर्किट का आंतरिक इंटरफ़ेस वेल्डिंग तार प्रत्यक्ष कनेक्शन प्रक्रिया को अपनाता है, जो दृढ़ और विश्वसनीय है, जो कनेक्टर के ढीलेपन, ऑक्सीकरण और जल वाष्प के कारण होने वाले शॉर्ट सर्किट या खराब संपर्क से बच सकता है, और विश्वसनीयता और जीवन में सुधार कर सकता है। उत्पाद का.
| वस्तु | अनुक्रमणिका | |
| नमूना | JIO-H0508X | |
| ऑपरेटिंग तरंग दैर्ध्य | 1535एनएम±10एनएम | |
| नेत्र सुरक्षित | कक्षा 1 (आईईसी 60825-1) | |
| एपर्चर प्राप्त करना | Φ25मिमी | |
| रेंजिंग रेंज | 30-8000 मी | |
| रेंज प्रदर्शन | 8000 मी | अधिकतम सीमा (विशिष्ट लक्ष्य) |
| 6500 मी | बड़ा लक्ष्य, परावर्तनशीलता: 60%, पर्यवेक्षक की दृश्यता 20 किमी | |
| 5000 मी | 2.3 × 2.3 मीटर लक्ष्य आकार, परावर्तनशीलता: 30%, पर्यवेक्षक दृश्यता 12 किमी | |
| 2300 मी | लक्ष्य आकार 1 × 1 मीटर, परावर्तनशीलता:10%, प्रेक्षक दृश्यता 12 किमी | |
| 1300मी | यूएवी, परावर्तनशीलता: 10%, पर्यवेक्षक दृश्यता 12 किमी | |
| संचार इंटरफेस | आरएस422 / टीटीएल (अनुकूलन योग्य) | |
| नमी | ≤ 70% | |
| रेंजिंग सटीकता | ±1मी | |
| सटीकता दर | ≥98% | |
| विचलन कोण | ≤0.4mrad | |
| निरंतर बदलता समय | ≥30 मिनट | |
| बढ़ते संदर्भ के लिए लेजर ऑप्टिकल अक्ष की गैर-समानांतरता | <0.3mrad | |
| रेंजिंग आवृत्ति | 1~10हर्ट्ज | |
| आकार | ≤54मिमी×33.25मिमी×43.5मिमी | |
| वोल्टेज | 9-15V | |
| बिजली की खपत | स्टैंडबाय:<1.5W; रेटेड: <3.5W; शिखर:<7W | |
| कार्य तापमान | -40℃~+70℃ | |
| भंडारण तापमान | -50℃~+75℃ | |
| वज़न | ≤75 ग्राम | |
नोट: लेजर रेंजफाइंडर मॉड्यूल के सभी इंटरफेस और मापदंडों को अनुकूलित किया जा सकता है।
कमरे का तापमान (25 ℃) वातावरण, 10 हर्ट्ज़ की अधिकतम आवृत्ति के साथ निरंतर रेंज समय ≥ 1 घंटे, उच्च तापमान (70 ℃) वातावरण, 10 हर्ट्ज़ की अधिकतम आवृत्ति के साथ निरंतर रेंज समय ≥ 30 मिनट;
(एफ) कमांड प्रतिक्रिया समय: ≤15ms;
(जी) पावर-ऑन स्टार्ट-अप समय: ≤ 10 एमएस
थर्मल इमेजिंग, नाइट विजन और अन्य हैंडहेल्ड मोबाइल डिवाइस
सीमा निरीक्षण और निगरानी प्रणाली
यूएवी पॉड्स और यूजीवी के लिए सेंसर किट
क) संचार इंटरफ़ेस: LRS422 संचार; बॉड दर: 115200;
बी) लेजर रेंजफाइंडर मॉड्यूल अन्य नियंत्रण इकाइयों से जुड़ने के लिए बाहरी रूप से चांगजियांग कनेक्टर (मॉडल: ए1251एच-8पी) को अपनाता है, पिन परिभाषा निम्नलिखित तालिका में दिखाई गई है।
पिन परिभाषाएँ
| नत्थी करना | पिन परिभाषा | विद्युत लक्षण परिभाषा | टिप्पणी |
| पी-1 | RS422_TX+ | सिग्नल आउटपुट पोर्ट | रेंजफाइंडर से लेकर होस्ट कंप्यूटर तक |
| पी 2 | RS422_TX- | ||
| पी-3 | RS422_RX- | सिग्नल इनपुट पोर्ट | होस्ट कंप्यूटर से लेकर रेंजफाइंडर तक |
| पी 4 | आरएस422_आरएक्स+ | ||
| पी-5 | RS422_GND | संकेत जमीन | |
| पी-6 | +12 वी | रेंजफाइंडर बिजली की आपूर्ति | रेंजफाइंडर विद्युत आपूर्ति |
| पी 7 | जी.एन.डी | ||
| पी-8 | एनसी |
कनेक्टर के पिन 1 की स्थिति
हमारे उत्पादों के बारे में अधिक जानकारी के लिए, कृपया जियोप्टिक से संपर्क करें।
