STA-B0710X एक मानव नेत्र-सुरक्षित लेजर दूरी माप मॉड्यूल है, जो लक्ष्य दूरी का पता लगा सकता है और सीरियल संचार के माध्यम से मापी गई दूरी को ऊपरी कंप्यूटर तक पहुंचा सकता है। दृश्यता ≥ 15 किमी, लक्ष्य परावर्तनशीलता ≥ 0.3, आर्द्रता ≤ 80%, वाहन (2.3 मी × 2.3 मी नाटो लक्ष्य) दूरी ≥ 7 किमी; भवन 7 किमी नेत्र-सुरक्षित लेजर रेंजफाइंडर मॉड्यूल (एलआरएफ)।
(1) एकल रेंजिंग और निरंतर रेंजिंग;
(2) लेजर रेंजिंग कमांड का जवाब देना, और स्टॉप कमांड के अनुसार किसी भी समय रेंजिंग बंद कर सकता है;
(3) दूरी माप के दौरान प्रति पल्स एक बार आउटपुट दूरी डेटा और स्थिति की जानकारी;
(4) यह संचरित लेजर पल्स की संचयी संख्या की रिपोर्ट कर सकता है (बिजली की कोई हानि नहीं);
(5) दूरी चयन, आगे और पीछे लक्ष्य संकेत;
(6) स्व-परीक्षण कार्य।
B0710X लेजर रेंजफाइंडर मॉड्यूल एक सैन्य पल्स लेजर रेंजफाइंडर है जिसे विमान, मानव रहित हवाई वाहन, टैंक और स्कोप जैसे अनुप्रयोग परिदृश्यों के लिए डिज़ाइन किया गया है। 7 किमी नेत्र-सुरक्षित लेजर रेंजफाइंडर मॉड्यूल (एलआरएफ) में छोटे आकार, हल्के वजन, कम बिजली की खपत, स्थिर प्रदर्शन, लंबी माप दूरी और लंबी सेवा जीवन, मानव नेत्र सुरक्षा और अन्य फायदे हैं, यह उत्पाद लक्ष्य सटीकता में सुधार करने के लिए एक महत्वपूर्ण तकनीकी उपकरण है।
B0610X नेत्र-सुरक्षित एलआरएफ मॉड्यूल के लिए उत्पाद प्रदर्शन सूचकांक
| वस्तु | तकनीकी मापदण्ड | अनुदेश |
| नमूना | STA-B0710X | |
| कार्यशील तरंग दैर्ध्य | 1535±5एनएम | |
| नेत्र सुरक्षा | कक्षा 1 (आईईसी 60825-1) | |
| एपर्चर प्राप्त करना | Φ33मिमी | |
| उत्सर्जन एपर्चर | Φ14मिमी | |
| रेंजिंग क्षमता | 50 मीटर-10 किमी | |
| रेंजिंग रेंज | ≥14000 मी | अधिकतम सीमा, परावर्तनशीलता: 0.9, प्रेक्षक दृश्यता 25 किमी |
| ≥10000 मी | भवन लक्ष्य, परावर्तनशीलता: 0.6, पर्यवेक्षक दृश्यता 25 किमी | |
| ≥7000 मी | नाटो लक्ष्य | |
| ≥4500 मी | मानव लक्ष्य | |
| ≥1500 मी | यूएवी लक्ष्य | |
| मिनी रेंज | 50 मीटर | |
| बहु-लक्ष्य का पता लगाना | 3 लक्ष्य तक | |
| रेंजिंग सटीकता | ±1मी | 3δ |
| रेंजिंग आवृत्ति | 1~10Hz समायोज्य | |
| सटीकता दर | ≥98% | |
| गलत अलार्म दर | 1% | |
| विचलन कोण | ≤0.3mrad | |
| संचार इंटरफेस | RS-422 | TTL/RS232 इंटरफ़ेस को अनुकूलित किया जा सकता है |
| वोल्टेज | 9~32V | इनपुट वोल्टेज को आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है |
| कार्य शक्ति | ≤3W@10hz) | सामान्य तापमान परीक्षण |
| चरम शक्ति | ≤5W | सामान्य तापमान परीक्षण |
| यांत्रिक झटका | 75 ग्राम, 1 मि.ग्रा | |
| कार्य तापमान | -40℃～+60℃ | |
| भंडारण तापमान | -45℃～+70℃ | |
| विश्वसनीयता | एमटीबीएफ ≥ 1500 घंटे | |

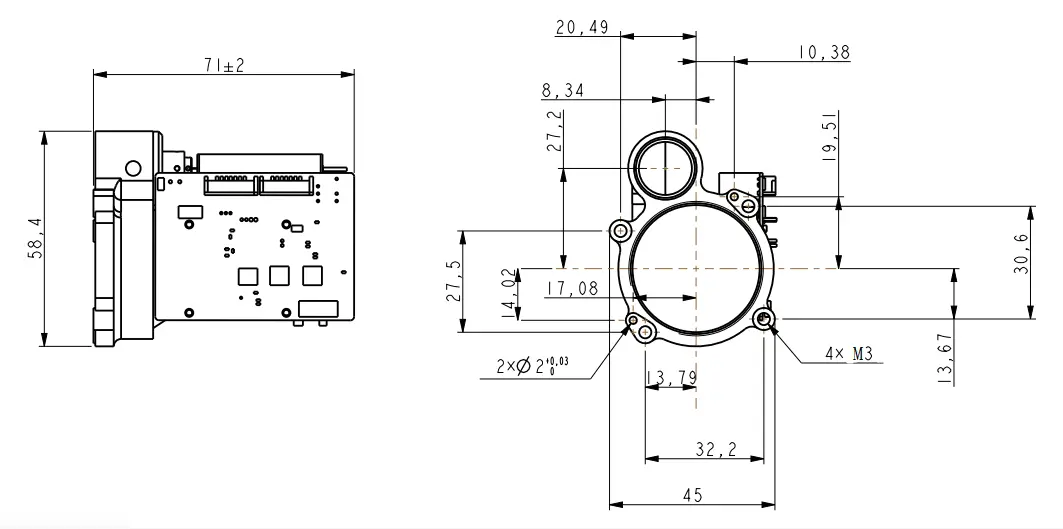

| आकार | ≤73×45×59मिमी | |
| वज़न | ≤133 ग्राम | |
| मुख्य समारोह | पहला और आखिरी लक्ष्य लेकर, बहु-लक्ष्य रेंजिंग, दूरी चयनात्मकता |
|
टिप्पणियाँ:
1) नाटो लक्ष्य आकार 2.3 मीटर × 2.3 मीटर; मानव लक्ष्य का आकार 0.5 मीटर × 1.7 मीटर; यूएवी लक्ष्य आकार 0.2 मीटर × 0.3 मीटर; परावर्तनशीलता 30%, पर्यवेक्षक दृश्यता≥ 15 किमी
| नत्थी करना | परिभाषा | समारोह | टिप्पणियाँ |
| 1 | आरएक्स+ | RS422 रिसीवर + | नीला |
| 2 | आरएक्स- | RS422 रिसीवर - | हरा |
| 3 | TX- | RS422 ट्रांसमिशन - | बैंगनी |
| 4 | टीएक्स+ | RS422 ट्रांसमिशन + | पीला |
| 5 | जी.एन.डी | संचार ग्राउंड तार | सफ़ेद |
| 6 | वी | बिजली की आपूर्ति + | लाल |
| 7 | जी.एन.डी | बिजली की आपूर्ति - | काला |
| 8 | पीडब्लूआर एन | / | राख |
पर्यावरण अनुकूलता
क) कार्य तापमान:-40℃～+60℃.
बी) भंडारण तापमान:-45℃～+70℃.
सी) यादृच्छिक कंपन:15～2000Hz, 3 दिशाएँ। विशिष्ट परीक्षण स्थितियाँ तालिका 1 में दर्शाई गई हैं।
तालिका 1 यादृच्छिक कंपन परीक्षण स्थितियाँ
| क्रम संख्या | फ़्रिक्वेंसी रेंज (हर्ट्ज) | त्वरण वर्णक्रमीय घनत्व (g2/Hz) | कंपन समय (मिनट) |
| 1 | 15～190 | 0.01 | हर दिशा में कंपन 15 मिनट |
| 2 | 190～210 | 0.1 | |
| 3 | 210~380 | 0.01 | |
| 4 | 380～420 | 0.025 | |
| 5 | 420～2000 | 0.01 |
OEM/ODM रेंजिंग मॉड्यूल और कस्टम समाधान
B0710X को सुविधाजनक, शक्तिशाली और कॉम्पैक्ट लेजर रेंजिंग समाधान की तलाश करने वाले सिस्टम इंटीग्रेटर्स के लिए डिज़ाइन किया गया है। यह अनुप्रयोगों की एक विस्तृत श्रृंखला में विश्वसनीय प्रदर्शन प्रदान करता है।
यह बहुत छोटा है, अल्ट्रा-लाइट है, इसमें बिजली की खपत कम है और इसे लंबी दूरी तक मापा जा सकता है। यह हैंडहेल्ड डिवाइस (थर्मल इमेजिंग), हथियार माउंटिंग एप्लिकेशन, पोर्टेबल सिस्टम और हल्के सेंसर सूट और मानव रहित हवाई वाहन या यूजीवी के लिए उपयुक्त है।
1. ट्रांसमिशन प्रोटोकॉल: अतुल्यकालिक धारावाहिक संचार;
2. पोर्ट दर: 115200;
3. डेटा बिट्स: 10 बिट्स: एक स्टार्ट बिट, 8 डेटा बिट्स, एक स्टॉप बिट, अमान्य सत्यापन;
4. डेटा संरचना: डेटा में हेडर बाइट, कमांड भाग, डेटा लंबाई, पैरामीटर भाग और चेक बाइट शामिल हैं;
5. संचार मोड: मास्टर कंट्रोल रेंजिंग मशीन को कंट्रोल कमांड भेजता है, और रेंजिंग मशीन निर्देश प्राप्त करती है और निष्पादित करती है। रेंजिंग अवस्था में, रेंजिंग मशीन रेंजिंग मशीन के डेटा और स्थिति को रेंजिंग चक्र के अनुसार ऊपरी कंप्यूटर पर वापस भेजती है। संचार प्रारूप और कमांड सामग्री निम्न तालिका में दिखाई गई है।
ए) मुख्य नियंत्रण भेजता है
भेजे जाने वाले संदेश का प्रारूप इस प्रकार है:
| STX0 | अध्यक्ष एवं प्रबंध निदेशक | लेन | डेटा1एच | डेटा1एल | जच |
तालिका 2 भेजे गए संदेश का प्रारूप विवरण
| क्रम संख्या | नाम | व्याख्या करना | कोड | टिप्पणी |
| 1 | STX0 | संदेश प्रारंभ ध्वज | ए5(एच) | |
| 2 | अध्यक्ष एवं प्रबंध निदेशक | सीडब्ल्यू | तालिका 3 देखें | |
| 3 | लेन | डेली | प्रारंभ चिह्न, कमांड वर्ड और चेकसम को छोड़कर सभी बाइट्स की संख्या | |
| 4 | डेटाह | पैरामीटर | तालिका 3 देखें | |
| 5 | डेटाल | |||
| 6 | जच | एक्सओआर सत्यापन | वैध बाइट को छोड़कर, अन्य सभी बाइट्स XORed हैं |
आदेश इस प्रकार वर्णित है:
तालिका 3 मास्टर द्वारा रेंजिंग मशीन को भेजे गए आदेशों और डेटा शब्दों का विवरण
| क्रम संख्या | सीडब्ल्यू | समारोह | डेटा बाइट | टिप्पणी | लंबाई | उदाहरण कोड |
| 1 | 0x00 | रोकना | DATAH=00（H） DATAL=00(H) |
रेंजफाइंडर मापना बंद कर देता है | छह बाइट्स | ए5 00 02 00 00 ए7 |
| 2 | 0x01 | सिंगल रेंजिंग | DATAH=00（H） DATAL=00(H) |
छह बाइट्स | ए5 01 02 00 00 ए6 | |
| 3 | 0x02 | निरंतर लेकर | डेटाः=XX（H） डेटाल=YY（H） |
डेटा एमएस में रेंजिंग अवधि का वर्णन करता है | छह बाइट्स | A5 02 02 03 E8 4E (1Hz रेंजिंग) |
| 4 | 0x03 | स्व जाँच | DATAH=00（H） DATAL=00(H) |
छह बाइट्स | ए5 03 02 00 00 ए4 | |
| 5 | 0x04 | चयन के लिए निकटतम दूरी निर्धारित करें | डेटाः=XX（H） डेटाल=YY（H） |
डेटा ब्लाइंड ज़ोन मान, इकाई 1m का वर्णन करता है | छह बाइट्स | ए5 04 02 00 64 सी7 (100 मीटर निकटतम दूरी है) |
| 6 | 0x06 | प्रकाश आउटपुट प्रश्नों की संचयी संख्या | DATAH=00（H） DATAL=00(H) |
प्रकाश आउटपुट प्रश्नों की संचयी संख्या | छह बाइट्स | ए5 06 02 00 00 ए1 |
| 7 | 0x11 | एपीडी पावर चालू है | DATAH=00（H） DATAL=00(H) |
छह बाइट्स | ए5 11 02 00 00 बी6 | |
| 8 | 0x12 | एपीडी बिजली बंद है | DATAH=00（H） DATAL=00(H) |
छह बाइट्स | ए5 12 02 00 00 बी5 | |
| 9 | 0xEB | संख्या क्वेरी | DATAH=00（H） DATAL=00(H) |
संख्या क्वेरी | छह बाइट्स | ए5 ईबी 02 00 00 4सी |
a) मुख्य नियंत्रण प्रारूप प्राप्त करता है
प्राप्त संदेश का प्रारूप इस प्रकार है:
| STX0 | अध्यक्ष एवं प्रबंध निदेशक | लेन | DATAN | डेटा0 | जच |
तालिका 4 प्राप्त संदेशों का प्रारूप विवरण
| क्रम संख्या | नाम | व्याख्या करना | कोड | टिप्पणी |
| 1 | STX0 | संदेश प्रारंभ ध्वज 1 | ए5 (एच) | |
| 2 | सीएमडी_जेजी | डेटा कमांड शब्द | तालिका 5 देखें | |
| 3 | लेन | डेली | प्रारंभ चिह्न, कमांड वर्ड और चेकसम को छोड़कर सभी बाइट्स की संख्या | |
| 4 | डीएन | पैरामीटर | तालिका 5 देखें | |
| 5 | डी0 | |||
| 6 | जच | एक्सओआर सत्यापन | वैध बाइट को छोड़कर, अन्य सभी बाइट्स XORed हैं |
मुख्य नियंत्रण प्राप्त करने की स्थिति विवरण:
तालिका 5 रेंजफाइंडर द्वारा मास्टर नियंत्रक को भेजे गए डेटा शब्द का वर्णन करती है
| क्रम संख्या | सीडब्ल्यू | समारोह | डेटा बाइट | टिप्पणी | कुल लंबाई |
| 1 | 0x00 | रोकना | D1=00（H） D0=00（H） |
छह बाइट्स | |
| 2 | 0x03 | स्व जाँच | डी8 ~डी1 | D8-D7: -5V वोल्टेज, यूनिट 0.01V। डी6-डी5: ब्लाइंड स्पॉट वैल्यू, यूनिट 1एम डी4: एपीडी उच्च वोल्टेज मान, इकाई वी; डी3: चार प्रकार, एपीडी तापमान दर्शाता है, इकाई: डिग्री सेल्सियस; D2-D1: +5V वोल्टेज, यूनिट 0.01V |
12 बाइट्स |
| 3 | 0x04 | निकटतम पहुंच सेटिंग से दूरी, इकाई मी | डी1 डी0 | डेटा निकटतम दूरी मान का वर्णन करता है, इकाई 1 मी; ऊंचे से शुरू करें और निचले स्तर पर अंत करें |
छह बाइट्स |
| 4 | 0x06 | प्रकाश आउटपुट प्रश्नों की संचयी संख्या | डी3~डी0 | डेटा पहले उच्च बाइट के साथ रोशनी की संख्या, 4 बाइट्स को व्यक्त करता है | सात बाइट्स |
| 5 | 0x11 | एपीडी पावर चालू है | D1=00（H） D0=00（H） |
एपीडी पावर चालू है | छह बाइट्स |
| 6 | 0x12 | एपीडी बिजली बंद | D1=00（H） D0=00（H） |
एपीडी बिजली बंद है | छह बाइट्स |
| 7 | 0xED | ओवरटाइम काम करना | 0x00 0x00 | लेज़र लेज़र कार्य सुरक्षा के अंतर्गत है और इसे मापा नहीं जा सकता। | छह बाइट्स |
| 8 | 0xEE | प्रभावशीलता त्रुटियाँ | 0x00 0x00 | छह बाइट्स | |
| 9 | 0XEF | सीरियल पोर्ट संचार टाइमआउट | 0x00 0x00 | छह बाइट्स | |
| 10 | 0x01 | एकल श्रेणी माप (एकल लक्ष्य, दूसरे और तीसरे लक्ष्य के लिए शून्य, लक्ष्य के आरंभ और अंत में तीसरे लक्ष्य के लिए शून्य) | डी9 डी8 डी7 डी6 डी5 डी4 डी3 डी2 डी1 डी0 |
D8-D6 प्रथम लक्ष्य दूरी (इकाई 0.1 मी) दूसरे लक्ष्य से D5-D3 की दूरी (इकाई: 0.1m) D2-D0 तीसरी लक्ष्य दूरी (इकाई 0.1 मी) 3. लक्ष्य निकट से दूर की ओर होते हैं D9 (bit7-bit0) फ़्लैग बाइट: D9 मुख्य तरंग को दर्शाने वाला सातवां स्थान है; 1: एक मुख्य तरंग है, 0: कोई मुख्य तरंग नहीं है। D9 प्रतिध्वनि को दर्शाने वाला छठा स्थान है; 1: प्रतिध्वनि है, 0: कोई प्रतिध्वनि नहीं है D9 पांचवीं स्थिति लेज़र स्थिति को इंगित करती है; 1: सामान्य लेज़र, 0: लेज़र दोष D9 टाइमआउट फ़्लैग का चौथा बिट है, 1: सामान्य, 0: टाइमआउट तीसरे स्थान पर D9 अमान्य है (1 पर सेट); D9 दूसरी स्थिति APD स्थिति को इंगित करती है; 1: सामान्य, 0: त्रुटि D9 यह इंगित करने वाली पहली स्थिति है कि कोई पिछला लक्ष्य है या नहीं; 1: पिछला लक्ष्य है, 0: कोई पिछला लक्ष्य नहीं है (अंधा क्षेत्र में लक्ष्य)। D9 0वां बिट इंगित करता है कि कोई अगला लक्ष्य है या नहीं; 1: अगला लक्ष्य है, 0: कोई अगला लक्ष्य नहीं है (मुख्य लक्ष्य के बाद का लक्ष्य अगला लक्ष्य है) |
14 बाइट्स |
| 11 | 0x02 | सतत रेंज (एकल लक्ष्य, दूसरे और तीसरे लक्ष्य के लिए शून्य, लक्ष्य के आरंभ और अंत में तीसरे लक्ष्य के लिए शून्य) | डी9 डी8 डी7 डी6 डी5 डी4 डी3 डी2 डी1 डी0 |
D8-D6 प्रथम लक्ष्य दूरी (इकाई 0.1 मी) दूसरे लक्ष्य से D5-D3 की दूरी (इकाई: 0.1m) D2-D0 तीसरी लक्ष्य दूरी (इकाई 0.1 मी) 3. लक्ष्य निकट से दूर की ओर होते हैं D9 (bit7-bit0) फ़्लैग बाइट: D9 मुख्य तरंग को इंगित करने वाला 7वां बिट है; 1: एक मुख्य तरंग है, 0: कोई मुख्य तरंग नहीं है। D9 प्रतिध्वनि को दर्शाने वाला छठा स्थान है; 1: प्रतिध्वनि है, 0: कोई प्रतिध्वनि नहीं है D9 पांचवीं स्थिति लेज़र स्थिति को इंगित करती है; 1: सामान्य लेज़र, 0: लेज़र दोष D9 टाइमआउट फ़्लैग का चौथा बिट है, 1: सामान्य, 0: टाइमआउट तीसरे स्थान पर D9 अमान्य है (1 पर सेट); D9 दूसरी स्थिति APD स्थिति को इंगित करती है; 1: सामान्य, 0: त्रुटि D9 यह इंगित करने वाली पहली स्थिति है कि कोई पिछला लक्ष्य है या नहीं; 1: पिछला लक्ष्य है, 0: कोई पिछला लक्ष्य नहीं है (अंधा क्षेत्र में लक्ष्य)। D9 0वां बिट इंगित करता है कि कोई अगला लक्ष्य है या नहीं; 1: अगला लक्ष्य है, 0: कोई अगला लक्ष्य नहीं है (मुख्य लक्ष्य के बाद का लक्ष्य अगला लक्ष्य है) |
14 बाइट्स |
| 12 | 0xEB | संख्या क्वेरी | डी17…… डी0 | D17 D16 D15 D14 D13 D12 संपूर्ण मशीन मॉडल कोड D11D10 उत्पाद संख्या D9 D6 सॉफ़्टवेयर संस्करण D5 D4 APD नंबर डी3 डी2 लेजर नंबर एफपीजीए का संस्करण डी1 |
22 बाइट्स |
| नोट: ① अपरिभाषित डेटा बाइट/बिट, डिफ़ॉल्ट 0 है; | |||||
हमारे उत्पादों के बारे में अधिक जानकारी के लिए, कृपया जियोप्टिक से संपर्क करें।
