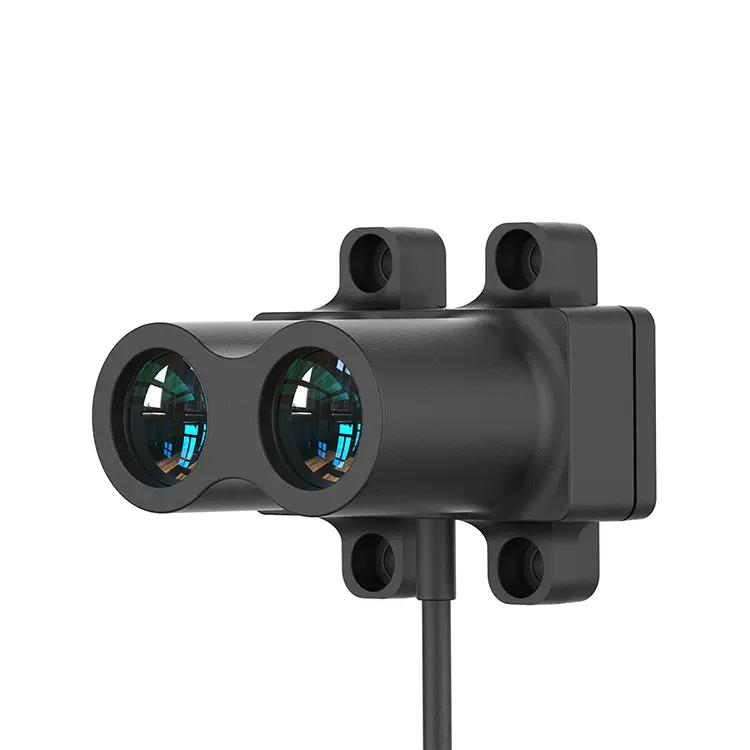

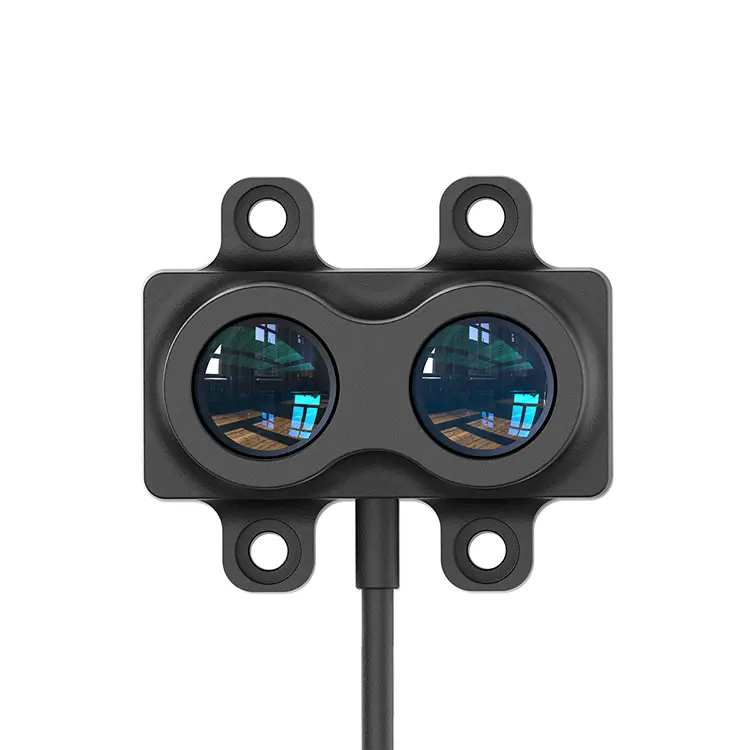

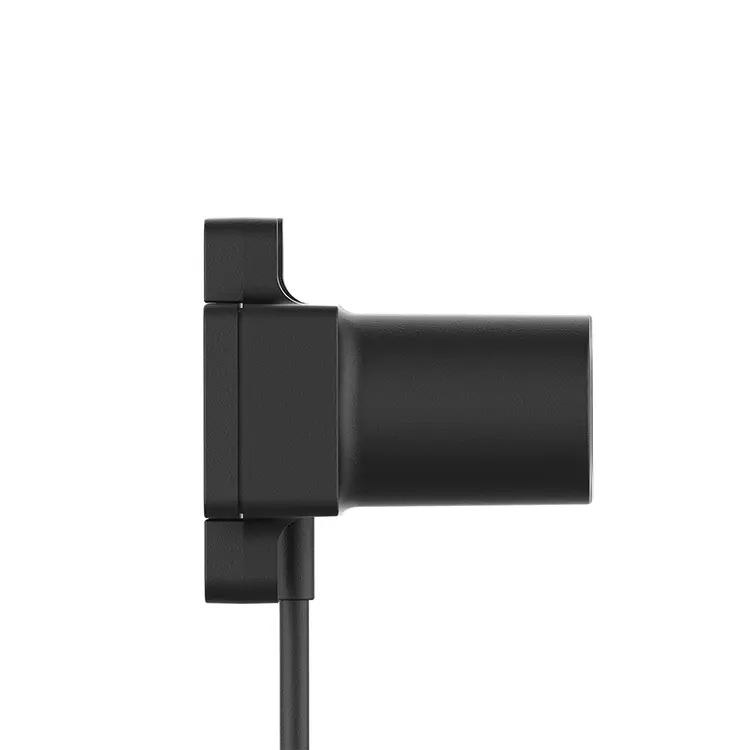

STA-LR-B40M TOF लेजर रेंजिंग रेंज सेंसर एक लागत-प्रभावी मिड-रेंज लेजर है जिसमें रडार सेंसर है, जिसे Detof के आधार पर काफी उन्नत और अनुकूलित किया गया है। इसकी रेंजिंग रेंज 40 मीटर तक पहुंच सकती है, जिसमें अधिक कुशल ऑप्टिकल सिस्टम और अनुकूलित सर्किट डिजाइन है। उच्च प्रदर्शन सुनिश्चित करते हुए, यह अंधे स्थानों और बिजली की खपत में उत्कृष्ट प्रदर्शन भी प्रदर्शित करता है। एल्गोरिदम के उन्नयन और अनुकूलन के साथ, विभिन्न वातावरणों में त्रुटि प्रदर्शन में भी काफी सुधार हुआ है।
STA-LR-B40 हाई-सटीक लेजर रैंडर लेंस से लेकर प्रेषित करने के लिए एक लेपित ग्लास लेंस को अपनाता है, स्पष्ट रूप से प्राप्त होता है, और उच्च कांच की कठोरता, खरोंच प्रतिरोध, संक्षारण प्रतिरोध और विस्तारित सेवा जीवन होता है। तापमान मुआवजे में निर्मित -40 ° C से+70 ° C. की एक विस्तृत ऑपरेटिंग तापमान सीमा पर सटीक माप को सक्षम बनाता है। यह मानव रहित हवाई वाहन ऊंचाई नियंत्रण, बुद्धिमान परिवहन, बुद्धिमान पार्किंग लॉट और स्मार्ट कृषि जैसे क्षेत्रों में व्यापक रूप से लागू किया जा सकता है।
| उत्पाद मॉडल | STA-LR-B40 | |
| उत्पाद प्रदर्शन | माप -सीमा | 40 मीटर@90%; 15 मीटर@10% |
| माप आवृत्ति | 1-2000Hz | |
| repeatability | ＜ 3cm （@＞@50%）, （5cm （@15%-50%）, 7cm （@） 15%） | |
| सीमा सटीकता | ± 5cm （≤15m）, ± 0.5%() 15m) | |
| सीमा समाधान | 1 सेमी | |
| संरक्षण वर्ग | IP65 | |
| परिवेशी प्रकाश का प्रतिरोध | 100klux | |
| ऑप्टिकल पैरामीटर | क्षेत्र कोण | 39mard （2.2 °） |
| लेजर बीम विचलन कोण | 3mard （0.17 °） | |
| लेजर बीम तरंग दैर्ध्य | 905NM | |
| नेत्र सुरक्षा | कक्षा I (IEC 60825 - 1: 2014) | |
| संचार इंटरफ़ेस |
संचार इंटरफेस | Lvttl/io/iic/pwm/rs485/rs232/can/ 4-20MA/IO (NPN)/IO (PNP)/IO (3.3V) |
| यांत्रिक इंटरफ़ेस | XH-4P टर्मिनल (XHP-4) बीएमडब्ल्यू केबल कनेक्टर ट्यूबलर टर्मिनल (E0508) |
|
| यांत्रिक बिजली के पैरामीटर |
वोल्टेज आपूर्ति | 5V, 12-28V |
| अधिकतम बिजली की खपत | ＜ 200MW | |
| अन्य | समग्र आयाम | 40*40*45 मिमी |
| परिचालन तापमान | -40 ℃ -70 ℃ | |
| वज़न | 35 जी | |
| दिशा और रेखा | 40 सेमी | |
| नोट: रेंज सटीकता, रेंज रिज़ॉल्यूशन, रिपीटिशन सटीकता, आदि सभी को 25 of डिफ्यूज़ रिफ्लेक्शन (90% परावर्तन) की स्थिति के तहत घर के अंदर परीक्षण किया गया था। स्थितियों में परिवर्तन से माप परिणामों में भिन्नता हो सकती है। | ||
एलआर श्रृंखला उच्च-सटीक लेजर रेंजिंग रैंडर में 11 इंटरफेस और 3 कनेक्टर हैं।
11 प्रकार के इंटरफेस
● संचार श्रेणी: lvttl/ttl/iic/can/rs232/rs485 (modbus)
● एनालॉग क्लास: PWM/4-20MA
● स्विच प्रकार: I0 (3। 3V)/I0 (NPN)/IO (PNP)

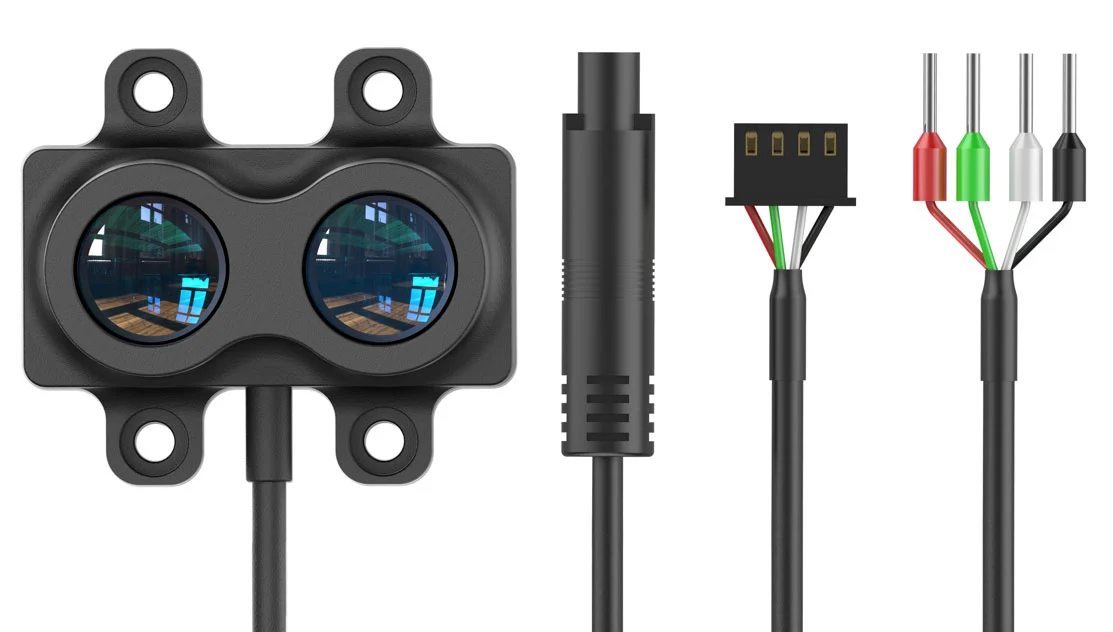

कनेक्टर्स के 3 प्रकार
● XH-4P कनेक्टर (डिफ़ॉल्ट): एक कनेक्टर व्यापक रूप से इलेक्ट्रॉनिक इंजीनियरों द्वारा उपयोग किया जाता है।
● बीएमडब्ल्यू केबल कनेक्टर (अनुकूलित): IP67 डस्टप्रूफ और कनेक्टर में वाटरप्रूफ, प्लग और अनप्लग करने में आसान।
● ट्यूब टर्मिनल (मॉडल: E0508): स्वचालन उपकरणों में व्यापक रूप से इस्तेमाल किया जाने वाला प्रकार का वायरिंग टर्मिनल।

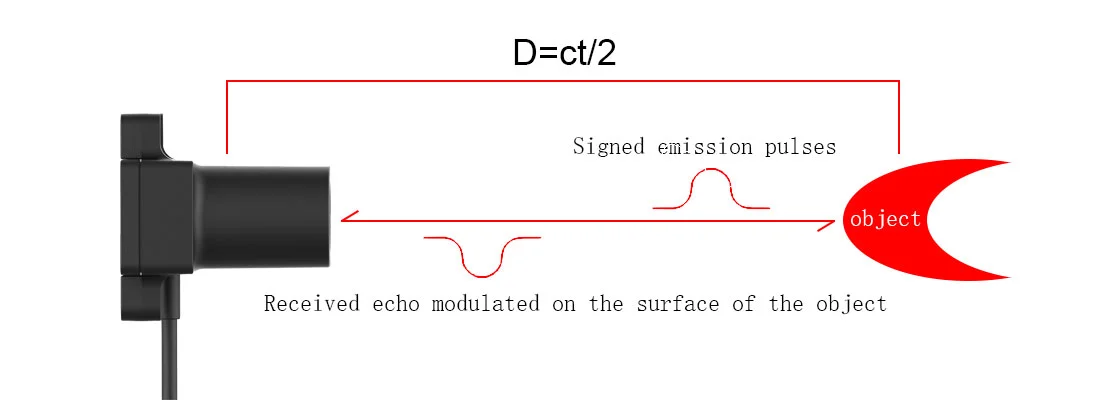

एलआर सीरीज़ लेजर रेंज रेंजिंग रडार बेहतर डेटोफ तकनीक का उपयोग करता है, जो पूर्व कारखाने के हस्ताक्षर के साथ संयोजन करते हुए पारंपरिक पल्स टीओएफ विधि के फायदे प्राप्त करता है, जिससे एलआरएक्सएक्स श्रृंखला संतुलन सटीकता और गति, और बाहर अच्छा प्रदर्शन होता है।
हमारे उत्पादों के बारे में अधिक जानकारी के लिए, कृपया जियोप्टिक से संपर्क करें।
