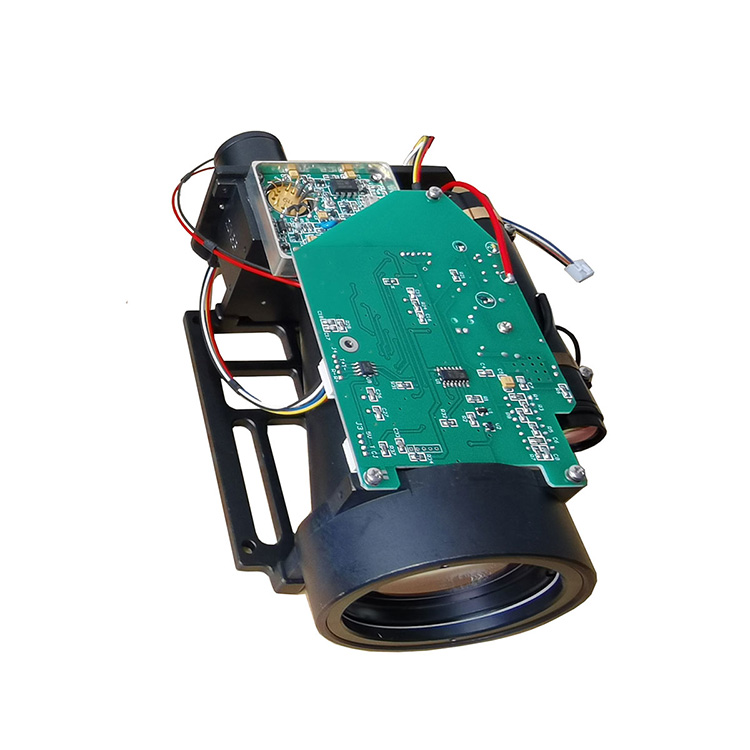

आधुनिक संवेदन और माप प्रणालियों में, एरेंजफाइंडर मॉड्यूल(अक्सर एक लेजर रेंजफाइंडर मॉड्यूल) एक ऑप्टिकल-इलेक्ट्रॉनिक इकाई है जो लेजर पल्स उत्सर्जित करके और उसकी वापसी का समय (उड़ान का समय या चरण माप) द्वारा लक्ष्य की दूरी की गणना करती है।
यह रेंजफाइंडर मॉड्यूल एक कॉम्पैक्ट, इंटीग्रेबल पैकेज में सटीक, लंबी दूरी की माप देने के लिए डिज़ाइन किया गया है। मॉड्यूल का मुख्य फोकस सटीकता, मजबूती, उच्च अद्यतन दर और सिस्टम-स्तरीय एकीकरण में आसानी पर है।
मुख्य विशिष्टताएँ (विशिष्ट, उदाहरणात्मक)
| पैरामीटर | मूल्य पहुंच | नोट्स/महत्व |
|---|---|---|
| वेवलेंथ | 1550 एनएम (या वैकल्पिक रूप से वेरिएंट में 905 एनएम) | आंखों के लिए सुरक्षित बैंड; रात्रि-दृष्टि प्रणालियों में कम हस्तक्षेप |
| माप श्रेणी | 10 मीटर से 5,000 मीटर (परावर्तक लक्ष्यों के साथ) | मांगलिक अनुप्रयोगों के लिए लंबी दूरी की क्षमता |
| सटीकता / संकल्प | ±0.5 मीटर (या ±1 मीटर तक) | अलग-अलग दूरी पर उच्च परिशुद्धता |
| अद्यतन/नमूना दर | 1 से 10 हर्ट्ज़ (या उन्नत संस्करणों में उच्चतर) | गतिशील या स्कैनिंग परिदृश्यों के लिए उपयुक्त |
| किरण विचलन | ≤ 0.5 एमआरएडी | न्यूनतम लक्ष्य प्रसार के लिए टाइट बीम |
| परिचालन तापमान | -40°C से +65°C | कठोर वातावरण में मजबूत |
| बिजली की आपूर्ति | 6 वी से 36 वी डीसी | विविध प्लेटफार्मों के लिए लचीला |
| आयाम/वजन | ~50 × 30 × 22 मिमी, ~39 ग्राम | कॉम्पैक्ट और हल्का एकीकरण |
| संचार इंटरफेस | टीटीएल/यूएआरटी/आरएस-232 आदि। | होस्ट सिस्टम के साथ आसान विद्युत इंटरफ़ेस |
| यांत्रिक आघात एवं कंपन | ~1,500 ग्राम आघात सहनशीलता तक | ऊबड़-खाबड़ सेटिंग्स में उच्च विश्वसनीयता |
| बहु-लक्ष्य का पता लगाना | 5 लक्ष्य तक (भेदभाव योग्य अंतर के साथ) | द्वितीयक प्रतिबिंबों का पता लगाने की क्षमता |
परिशुद्धता और विश्वसनीयता
उच्च सटीकता लक्ष्यीकरण, सर्वेक्षण या बाधा से बचाव जैसे महत्वपूर्ण कार्यों में सूक्ष्म सीमा माप को सक्षम बनाती है। डिज़ाइन सहनशीलता, सख्त विचलन और सिग्नल प्रोसेसिंग सभी स्थिर, दोहराने योग्य परिणामों में योगदान करते हैं।
लंबी दूरी की क्षमता
मॉड्यूल की कई किलोमीटर तक पहुंचने की क्षमता कम दूरी के सेंसर से परे इसकी उपयोगिता का विस्तार करती है। बाज़ार में कई वाणिज्यिक रेंजफ़ाइंडर मॉड्यूल 2,000 मीटर या उससे अधिक तक माप का विज्ञापन करते हैं।
कॉम्पैक्ट फॉर्म फैक्टर और कम पावर
भारी सर्वेक्षण उपकरणों या बड़ी लिडार इकाइयों की तुलना में, इस मॉड्यूल की छोटी मात्रा, हल्के वजन और मध्यम पावर ड्रॉ इसे एम्बेडेड सिस्टम और मोबाइल प्लेटफ़ॉर्म के लिए आदर्श बनाते हैं।
कठोर वातावरण में मजबूती
व्यापक ऑपरेटिंग तापमान रेंज, उच्च यांत्रिक आघात सहनशीलता, और कठोर ऑप्टिकल डिज़ाइन कंपन, थर्मल तनाव, या किसी न किसी तरह की हैंडलिंग स्थितियों के तहत प्रदर्शन सुनिश्चित करते हैं।
एकीकरण में आसानी
मानक संचार इंटरफेस और सीधे इलेक्ट्रॉनिक डिज़ाइन के साथ, मॉड्यूल बड़े सिस्टम में एम्बेडिंग को सरल बनाता है, विकास चक्र को छोटा करता है।
एकाधिक लक्ष्य भेदभाव
ऐसे परिदृश्यों में जहां कई वस्तुओं से प्रतिबिंब होते हैं (उदाहरण के लिए पत्ते या स्तरित संरचनाओं के माध्यम से), मॉड्यूल अलग-अलग लक्ष्यों को अलग कर सकता है, जिससे स्थितिजन्य जागरूकता में सुधार होता है।
भविष्य-प्रमाण क्षमता
इसका आर्किटेक्चर फ़र्मवेयर अपग्रेड, अनुकूली एल्गोरिदम और मल्टी-बीम स्कैनिंग, सेंसर फ़्यूज़न या वर्गीकरण जैसे संभावित सुविधा संवर्द्धन का समर्थन कर सकता है।
रक्षा एवं सामरिक प्रणालियाँ: हथियार पर लगे रेंजफाइंडिंग, निगरानी, लक्ष्य ट्रैकिंग।
मानवरहित हवाई वाहन (यूएवी): ऊंचाई संवेदन, बाधा का पता लगाना, ग्राउंड मैपिंग।
स्वायत्त वाहन/रोबोटिक्स: पर्यावरण मानचित्रण, बाधा निवारण, नेविगेशन।
सर्वेक्षण और भू-स्थानिक: स्थलाकृति, भवन और बुनियादी ढांचे के निरीक्षण के लिए सटीक दूरी माप।
औद्योगिक स्वचालन: प्रक्रिया नियंत्रण, बड़ी सुविधाओं में माप, बुनियादी ढांचे का निरीक्षण।
विद्युत कनेक्शन एवं इंटरफ़ेस
स्वच्छ बिजली आपूर्ति (स्थिर वोल्टेज, कम तरंग) सुनिश्चित करें। प्रति मॉड्यूल प्रोटोकॉल टीटीएल, यूएआरटी या आरएस232 लाइनें कनेक्ट करें। हैंडलिंग के दौरान क्षति को रोकने के लिए परिरक्षण और ईएसडी सुरक्षा का उपयोग करें।
ऑप्टिकल संरेखण और माउंटिंग
संरेखण को बनाए रखने के लिए मॉड्यूल को मजबूती से माउंट करें, झटके या कंपन के तहत गलत संरेखण से बचें। डोवेटेल या सटीक माउंट का उपयोग करें। बोरसाइटिंग एक सहायक सूचक या आंतरिक बीम संरेखण तंत्र के माध्यम से किया जा सकता है।
थर्मल प्रबंधन
निरंतर उपयोग परिदृश्यों में, एक प्रवाहकीय ताप पथ पर बढ़ने या निष्क्रिय हीटसिंक का उपयोग करने से ऑप्टिकल घटकों में थर्मल बहाव को रोकने में मदद मिलती है।
फ़र्मवेयर और अंशांकन
लोड अंशांकन गुणांक और गैर-रेखीय सीमा विरूपण के लिए सही। कुछ मॉड्यूल एल्गोरिदम प्रदर्शन को बेहतर बनाने के लिए फर्मवेयर अपडेट करने का समर्थन करते हैं।
सिग्नल फ़िल्टरिंग और बाहरी अस्वीकृति
शोर वाले वातावरण में दूरी के आउटपुट को स्थिर करने के लिए मूविंग एवरेज फिल्टर, थ्रेशोल्ड गेटिंग या RANSAC-जैसे आउटलेयर दमन लागू करें।
खोजशब्द अनुसंधान एवं लक्ष्यीकरण
"लेजर रेंजफाइंडर मॉड्यूल," "ओईएम रेंजफाइंडर सेंसर," "लंबी दूरी की दूरी मॉड्यूल," "यूएवी के लिए रेंजफाइंडर," और "मॉड्यूलर लेजर डिस्टेंस सेंसर" जैसे उच्च-इरादे वाले कीवर्ड पर ध्यान केंद्रित करें। यदि विशिष्ट बाजारों को लक्षित कर रहे हैं तो स्थानीय संशोधक का उपयोग करें (उदाहरण के लिए "यूएवी रेंजफाइंडर मॉड्यूल यूएस")।
सॉलिड-स्टेट और डायोड-पंप लेजर
स्पंदित लेजर से सॉलिड-स्टेट या डायोड-पंप आर्किटेक्चर में विकसित होने वाले मॉड्यूल उच्च पुनरावृत्ति दर, कम ऊर्जा उपयोग और लंबे जीवनकाल का वादा करते हैं। प्रमुख निर्माता पहले से ही दसियों किलोमीटर की रेंज के साथ कॉम्पैक्ट सॉलिड-स्टेट सिस्टम पेश करते हैं।
मल्टी-बीम और स्कैनिंग क्षमता
सिंगल-लाइन रेंजिंग के बजाय, मॉड्यूल मल्टीपल बीम या 3डी पॉइंट क्लाउड के लिए रोटेटिंग स्कैनिंग में विकसित हो सकते हैं, जिससे स्थितिजन्य जागरूकता में सुधार होगा।
ऑनबोर्ड एआई/एज प्रोसेसिंग
वर्गीकरण या विभाजन क्षमताओं को सीधे मॉड्यूल में एम्बेड करना (जैसे ऑब्जेक्ट पहचान, फ़िल्टरिंग) होस्ट लोड को कम करता है और निर्णय लेने की गति को कम करता है।
सेंसर फ़्यूज़न और लिडार संकरण
समृद्ध पर्यावरण मॉडल प्रदान करने के लिए रेंजफाइंडर मॉड्यूल को कैमरे, आईएमयू (जड़त्वीय माप इकाइयां), रडार या लिडार के साथ मिलाएं।
उच्च एकीकरण और प्लग-एंड-प्ले मॉड्यूल
एकीकरण बोझ को कम करने के लिए मॉड्यूल तेजी से प्री-कैलिब्रेटेड बोर्ड, हीट सिंक, कनेक्टर और माउंटिंग किट के साथ आ सकते हैं।
लघुकरण एवं लागत में कमी
जैसे-जैसे निर्माण और फोटोनिक्स आगे बढ़ता है, मॉड्यूल और सिकुड़ते जाएंगे, जिससे छोटे ड्रोन, हैंडहेल्ड डिवाइस या उपभोक्ता प्लेटफार्मों में उपयोग संभव हो जाएगा।
मानक और पारिस्थितिकी तंत्र
सामान्य प्रोटोकॉल, क्रॉस-वेंडर प्लग संगतता और इंटरऑपरेबिलिटी इकोसिस्टम के उद्भव से अपनाने में तेजी आ सकती है।
इन रुझानों से आगे रहना एक मॉड्यूल विक्रेता को सक्षम बनाता है:
ग्राहकों की अपेक्षाओं का अनुमान लगाएं
रोडमैप को रणनीतिक रूप से समायोजित करें
नए बाज़ारों पर कब्ज़ा करें (उदाहरण के लिए वाणिज्यिक ड्रोन, स्वायत्त वाहन)
अप्रचलन से बचें
भविष्योन्मुखी विचारों को प्रकाशित करके SEO पहुंच को मजबूत करें
एक मॉड्यूलर अपग्रेड पथ को परिभाषित करें, जो मौजूदा ग्राहकों को फर्मवेयर या ऐड-ऑन हार्डवेयर के माध्यम से नई लेजर प्रौद्योगिकियों या स्कैनिंग सुविधाओं को अपनाने की अनुमति देता है।
विचार नेतृत्व को दांव पर लगाने के लिए श्वेतपत्र, ब्लॉग पोस्ट और "लेजर रेंजिंग का भविष्य" सामग्री जल्दी प्रकाशित करें।
सेंसर पारिस्थितिकी तंत्र और भविष्योन्मुखी प्लेटफार्मों के साथ एकीकरण की अनुमति देने के लिए एपीआई और खुले इंटरफेस की पेशकश करें।
फोटोनिक्स, एआई और सेंसर फ्यूजन इकोसिस्टम की निगरानी करें और साझेदारी बनाएं।
प्रश्न: कौन से कारक लेजर रेंजफाइंडर मॉड्यूल की अधिकतम सीमा को सीमित करते हैं?
ए: अधिकतम सीमा ट्रांसमीटर शक्ति, बीम विचलन, लक्ष्य परावर्तन (अल्बेडो), वायुमंडलीय क्षीणन (कोहरा, धूल), रिसीवर संवेदनशीलता और सिग्नल-टू-शोर अनुपात द्वारा बाधित होती है। एक बड़े सिस्टम में एकीकरण क्रॉसस्टॉक या ऑप्टिकल कपलिंग पेश कर सकता है जो प्रभावी सीमा को कम करता है और इसे सावधानीपूर्वक इंजीनियर किया जाना चाहिए।
प्रश्न: तापमान या यांत्रिक तनाव पर सटीकता कैसे बनाए रखी जाती है?
ए: डिज़ाइन क्षतिपूर्ति, तापमान अंशांकन वक्र, यांत्रिक कठोरता, ऑप्टिकल संरेखण स्थिरता और फ़िल्टरिंग एल्गोरिदम के माध्यम से। कुछ मॉड्यूल बहाव को दबाने के लिए आंतरिक रूप से समय और बीम संरेखण को समायोजित करते हैं। उच्च आघात सहनशीलता और मजबूत फ्रेम तनाव पर गलत संरेखण को कम करते हैं।
संक्षेप में, यहां वर्णित रेंजफाइंडर मॉड्यूल एक कॉम्पैक्ट, मजबूत डिजाइन के साथ अत्याधुनिक लेजर रेंजिंग क्षमता को जोड़ता है जो मांग वाले संदर्भों में उच्च-सटीक दूरी माप का समर्थन करता है। मल्टी-टार्गेट डिटेक्शन, टाइट बीम डाइवर्जेंस, उच्च अद्यतन दर और एकीकरण में आसानी का संयोजन इसे रक्षा, यूएवी, रोबोटिक्स और सर्वेक्षण बाजारों में दृढ़ता से प्रतिस्पर्धा करने की स्थिति में रखता है।
यह मॉड्यूल के तहत पेश किया गया हैजियोप्टिकब्रांड, सटीक ऑप्टिकल सेंसिंग में नवाचार और एकीकरण के प्रति प्रतिबद्धता को दर्शाता है। अधिक विवरण, तकनीकी सहायता, नमूना मूल्यांकन, या एकीकरण मार्गदर्शन के लिए कृपयाहमसे संपर्क करें.
हमारे उत्पादों के बारे में अधिक जानकारी के लिए, कृपया जियोप्टिक से संपर्क करें।
