A 905 एनएम एलआरएफ मॉड्यूलसमकालीन लेजर रेंजिंग और दूरी माप प्रणालियों में एक मुख्य घटक है, जिसे औद्योगिक स्वचालन, बुद्धिमान परिवहन, बाहरी सर्वेक्षण और इलेक्ट्रो-ऑप्टिकल एकीकरण में व्यापक रूप से अपनाया जाता है। यह आलेख 905 एनएम एलआरएफ मॉड्यूल का एक व्यापक तकनीकी विश्लेषण प्रदान करता है, जिसमें बताया गया है कि यह कैसे काम करता है, इसे कहां लागू किया जाता है, और इसकी विशिष्टताएं वास्तविक दुनिया की सिस्टम आवश्यकताओं के साथ कैसे संरेखित होती हैं। इंजीनियरिंग मूल्यांकन और खरीद निर्णयों का समर्थन करने के लिए विस्तृत पैरामीटर, संरचित स्पष्टीकरण और सामान्य तकनीकी प्रश्न शामिल किए गए हैं। चर्चा व्यावहारिक एकीकरण अंतर्दृष्टि और आगे के तकनीकी सहयोग के लिए JioptiK के ब्रांड संदर्भ के साथ समाप्त होती है।
905 एनएम एलआरएफ मॉड्यूल टाइम-ऑफ-फ़्लाइट (टीओएफ) सिद्धांत के आधार पर संचालित होता है, जहां 905 नैनोमीटर की तरंग दैर्ध्य पर उत्सर्जित लेजर पल्स एक लक्ष्य की ओर जाता है, इसकी सतह से प्रतिबिंबित होता है, और रिसीवर पर वापस आ जाता है। मॉड्यूल उत्सर्जन और रिसेप्शन के बीच बीते समय को सटीक रूप से मापकर दूरी की गणना करता है।
905nm तरंग दैर्ध्य निकट-अवरक्त स्पेक्ट्रम के भीतर बैठता है, जो वायुमंडलीय संचरण दक्षता और घटक उपलब्धता को संतुलित करता है। सिलिकॉन-आधारित डिटेक्टरों और स्थापित सेमीकंडक्टर लेजर तकनीक के साथ इसकी अनुकूलता के कारण इस तरंग दैर्ध्य का व्यापक रूप से उपयोग किया जाता है।

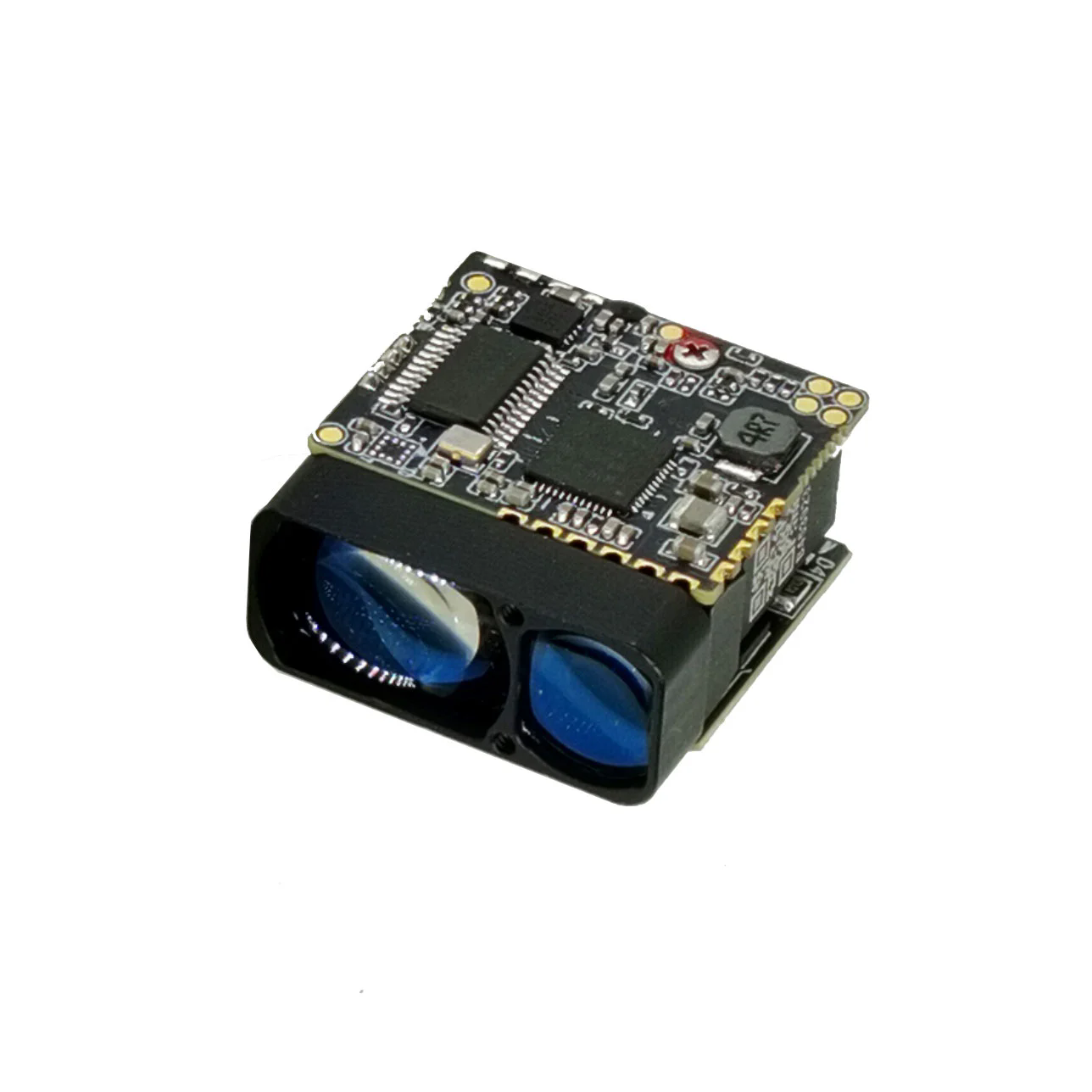

एक विशिष्ट 905 एनएम एलआरएफ मॉड्यूल में एक लेजर एमिटर, रिसीविंग ऑप्टिक्स, फोटोडिटेक्टर, टाइमिंग सर्किट, सिग्नल प्रोसेसिंग यूनिट और संचार इंटरफ़ेस होता है। साथ में, ये घटक अलग-अलग पर्यावरणीय परिस्थितियों जैसे कोहरे, धूल और बदलती परावर्तनशीलता के तहत सटीक रेंजिंग सक्षम करते हैं।
व्यावहारिक प्रणालियों में, मॉड्यूल एक स्व-निहित रेंजिंग इकाई के रूप में कार्य करता है, जो आगे की गणना, निर्णय लेने या विज़ुअलाइज़ेशन के लिए मेजबान नियंत्रकों को वास्तविक समय दूरी डेटा प्रदान करता है।
905 एनएम एलआरएफ मॉड्यूल के तकनीकी मूल्यांकन के लिए इसके मुख्य प्रदर्शन मापदंडों की स्पष्ट समझ की आवश्यकता होती है। ये विशिष्टताएं विशिष्ट अनुप्रयोगों के लिए उपयुक्तता निर्धारित करती हैं, चाहे छोटी दूरी की सटीक माप हो या लंबी दूरी की बाहरी पहचान।
नीचे औद्योगिक-ग्रेड 905 एनएम एलआरएफ मॉड्यूल के लिए प्रतिनिधि तकनीकी मापदंडों का एक समेकित अवलोकन दिया गया है:
| पैरामीटर | विशिष्ट विशिष्टता |
|---|---|
| लेजर तरंगदैर्घ्य | 905 एनएम ± 5 एनएम |
| माप श्रेणी | 20 मीटर से 3000 मीटर (लक्ष्य परावर्तन के आधार पर) |
| मापन सटीकता | ±0.5 मीटर से ±1 मीटर |
| रेंज रिज़ॉल्यूशन | 0.1 मी |
| पल्स पुनरावृत्ति आवृत्ति | 1 हर्ट्ज - 20 हर्ट्ज |
| किरण विचलन | <1 मृद |
| ऑपरेटिंग वोल्टेज | 5 वी / 12 वी डीसी |
| संचार इंटरफेस | यूएआरटी/आरएस232/आरएस422 |
| परिचालन तापमान | -40°C से +60°C |
ये पैरामीटर सीधे सिस्टम-स्तरीय प्रदर्शन को प्रभावित करते हैं। उदाहरण के लिए, बीम विचलन लंबी दूरी पर स्थानिक रिज़ॉल्यूशन को प्रभावित करता है, जबकि पल्स पुनरावृत्ति आवृत्ति गतिशील परिदृश्यों में वास्तविक समय प्रतिक्रिया निर्धारित करती है।
मॉड्यूल का मूल्यांकन करते समय, इंजीनियर अक्सर तापमान रेंज में स्थिरता, आउटपुट डेटा की स्थिरता और मौजूदा इलेक्ट्रो-ऑप्टिकल सबसिस्टम के साथ संगतता को प्राथमिकता देते हैं।
905 एनएम एलआरएफ मॉड्यूल का एकीकरण उद्योग के अनुसार भिन्न होता है लेकिन आम तौर पर मानकीकृत ऑप्टो-इलेक्ट्रॉनिक डिजाइन प्रथाओं का पालन करता है। मॉड्यूल आमतौर पर एक होस्ट प्लेटफ़ॉर्म में एम्बेडेड होता है जो पावर प्रबंधन, डेटा प्रोसेसिंग और मैकेनिकल संरेखण प्रदान करता है।
सामान्य एप्लिकेशन डोमेन में शामिल हैं:
बुद्धिमान परिवहन प्रणालियों में, 905 एनएम एलआरएफ मॉड्यूल का उपयोग बाधा का पता लगाने, गति प्रवर्तन और वाहन की स्थिति के लिए किया जाता है। उनकी तेज़ प्रतिक्रिया और लंबी दूरी की क्षमता विश्वसनीय आउटडोर संचालन का समर्थन करती है।
औद्योगिक स्वचालन में, मॉड्यूल क्रेन, रोबोटिक्स और सामग्री हैंडलिंग सिस्टम के लिए गैर-संपर्क दूरी माप को सक्षम बनाता है, यांत्रिक टूट-फूट को कम करता है और सुरक्षा में सुधार करता है।
इलेक्ट्रो-ऑप्टिकल पेलोड में, जैसे कि निगरानी या लक्ष्यीकरण प्रणाली, मॉड्यूल दृश्य आउटपुट के साथ संरेखित सटीक रेंज डेटा प्रदान करने के लिए इमेजिंग सेंसर के साथ सिंक्रनाइज़ होता है।
सिस्टम डिजाइनरों को एकीकरण के दौरान ऑप्टिकल संरेखण, विद्युत चुम्बकीय संगतता और थर्मल अपव्यय पर विचार करना चाहिए। उचित अंशांकन यह सुनिश्चित करता है कि मापी गई दूरी ऑप्टिकल अक्ष और सिस्टम संदर्भ फ्रेम के साथ संरेखित हो।
प्रश्न: लक्ष्य परावर्तनशीलता रेंजिंग प्रदर्शन को कैसे प्रभावित करती है?
ए: लक्ष्य परावर्तन सीधे लौटाए गए सिग्नल की ताकत को प्रभावित करता है। उच्च-परावर्तन सतहें लंबी दूरी का पता लगाने में सक्षम बनाती हैं, जबकि कम-परावर्तन या फैलाना लक्ष्य प्रभावी सीमा को कम करते हैं और सिग्नल औसत की आवश्यकता हो सकती है।
प्रश्न: 905 एनएम एलआरएफ मॉड्यूल प्रतिकूल मौसम में कैसा प्रदर्शन करता है?
उत्तर: जबकि निकट-अवरक्त तरंग दैर्ध्य कोहरे, बारिश या धूल में कुछ क्षीणन का अनुभव करते हैं, 905nm मॉड्यूल अनुकूलित पल्स ऊर्जा और सिग्नल प्रोसेसिंग एल्गोरिदम के माध्यम से विश्वसनीय प्रदर्शन बनाए रखते हैं।
प्रश्न: 905 एनएम लेजर रेंजिंग में आंखों की सुरक्षा कैसे प्रबंधित की जाती है?
उत्तर: आंखों की सुरक्षा को पल्स अवधि, पुनरावृत्ति दर और बीम विचलन के माध्यम से नियंत्रित किया जाता है, जो प्रभावी रेंजिंग क्षमता को बनाए रखते हुए अंतरराष्ट्रीय लेजर सुरक्षा मानकों का अनुपालन सुनिश्चित करता है।
905 एनएम एलआरएफ मॉड्यूल का भविष्य का विकास कॉम्पैक्टनेस, उच्च एकीकरण और बेहतर सिग्नल इंटेलिजेंस की मांग से प्रेरित है। सेमीकंडक्टर लेजर और डिटेक्टरों में प्रगति बिजली की खपत को कम करते हुए प्रदर्शन को बढ़ा रही है।
उभरते रुझानों में एआई-सक्षम प्रसंस्करण इकाइयों के साथ सख्त एकीकरण शामिल है, जिससे वास्तविक समय फ़िल्टरिंग, ऑब्जेक्ट वर्गीकरण और अनुकूली रेंजिंग रणनीतियों की अनुमति मिलती है। मल्टी-सेंसर फ़्यूज़न, दृष्टि और जड़त्व सेंसर के साथ एलआरएफ डेटा का संयोजन, उन्नत प्लेटफार्मों में मानक बन रहा है।
वैकल्पिक तरंग दैर्ध्य के उद्भव के बावजूद, 905 एनएम एलआरएफ मॉड्यूल अपनी परिपक्व आपूर्ति श्रृंखला, नियामक परिचितता और सिद्ध क्षेत्र विश्वसनीयता के कारण एक प्रमुख विकल्प बना हुआ है।
निर्माता जैसेजियोप्टिकउभरते उद्योग मानकों को पूरा करने के लिए 905 एनएम एलआरएफ मॉड्यूल डिज़ाइन को परिष्कृत करना जारी रखें, जो वाणिज्यिक और विशेष अनुप्रयोगों दोनों के लिए स्केलेबल समाधान पेश करता है।
सिस्टम इंटीग्रेटर्स और प्रोजेक्ट डेवलपर्स के लिए जो 905nm LRF मॉड्यूल के संबंध में विस्तृत विनिर्देशों, अनुकूलन विकल्पों या तकनीकी परामर्श की मांग कर रहे हैं, JioptiK के साथ सीधे संचार की सिफारिश की जाती है।हमसे संपर्क करेंयह पता लगाने के लिए कि विशिष्ट परिचालन आवश्यकताओं के साथ अनुरूपित समाधानों को कैसे जोड़ा जा सकता है।
हमारे उत्पादों के बारे में अधिक जानकारी के लिए, कृपया जियोप्टिक से संपर्क करें।
